平板太陽能集熱器結構及工作原理

發布時間：2015-01-20 來源：http://p3newsreviews.com/news/49.html

　　1.平板太陽能集熱器結構
　　平板型太陽能集熱器是太陽能低溫熱利用的基本部件。平板型集熱器已廣泛應用于生活用水加熱、游泳池加熱、工業用水加熱、建筑物采暖與空調等諸多領域。

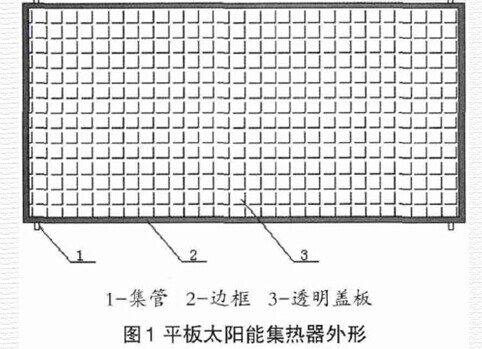

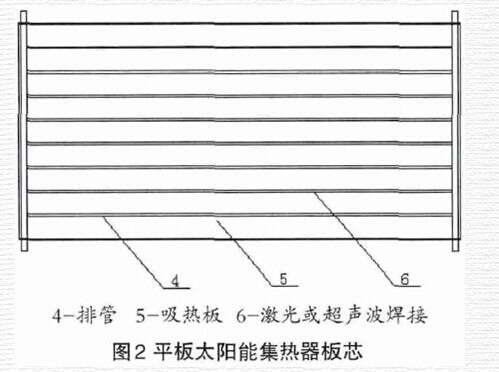

　　平板太陽能集熱器主要由平板太陽能集熱器吸熱板、透明蓋板、隔熱層和外殼等幾部分組成。根據平板太陽能集熱器板芯吸熱涂層的不同，可以分為藍膜、黑鉻、陽極氧化等平板太陽能集熱器。其結構如圖1、圖2所示。

　　2.平板太陽能集熱器工作原理

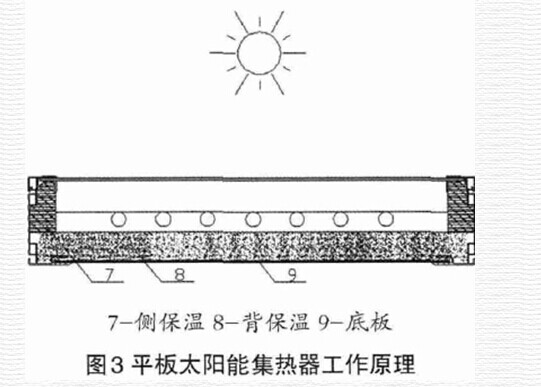

　　平板太陽能集熱器工作原理（參見圖3）：太陽照射到集熱器表面，陽光透過透明蓋板（玻璃）入射到吸熱板上，吸熱板溫度逐漸升高，則熱量通過排管與吸熱板的接觸處傳遞到排管上，最終傳遞到排管內的工作介質，再通過循環水泵或熱虹吸效應將熱水循環到保溫箱中儲存起來。
　　透明蓋板主要起到保護吸熱板的作用，陽光也能很好地透射進去，要求透光好，抗壓能力強，一般采用3.2mm的低鐵鋼化玻璃。側保溫和背保溫主要用于集熱器的保溫，材料主要有玻璃棉、聚氨酯等。　　集熱器邊框和底板需要維持集熱器一定強度和剛度，保護集熱器內部結構不受外界環境的影響，主要采用具有較強耐候性的建筑用鋁合金材料或鍍鋅板、彩鋼板。集熱器的吸熱板芯作用是快速將收集的熱量傳遞給介質，最終將熱量儲存在貯熱水箱中，按吸熱板材和流道材質種類可以分為全鋁板芯、全銅板芯、吹脹式銅鋁復合板芯、焊接式銅鋁復合板芯等等。
